安全刚体滑触线

安全刚体滑触线由燕尾槽钢棒和高刚度工字钢构成,其嵌装工艺保证了铜棒和工字钢的紧密结合,采用高强度专用绝缘子作支撑,从而组成向各种起重机械设备馈电的移动滑触线。


一、安全刚体滑触线产品特点
1.运行可靠,绝不发生电源中断故障。
2.可使用于高温、高粉尘、高腐蚀等恶劣环境。
3.采用燕尾槽嵌装工艺后,解决了其它刚体滑线运行中受振动引起的螺丝松动现象,从而保证滑线整体牢固可靠。
4.机械强度大,不易弯曲变形,能承受强大的短路冲击电流。
5.可根据用户需要设定截流量,最大可达3000A,电压等级可达到5KV以上。
6.采用铜导体,可大幅度降低导线电能损耗。
7.添加辅助电缆后,可组成低阻抗滑触线,线路阻抗成倍降低。
8.布线可以在上部或侧面滑触。
9.JGH-Ⅱ型滑触线更有散热面特大,结构紧凑简单,安装维修方便等优点。

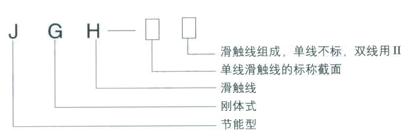

二、安全刚体滑触线产品型号与规格
刚体滑触线的规格按梯形铜线的标截面来定



型 号
标称截面mm2
额定电流值(A)
重量(Kg/6m)
JGH-85
85
500
24.3
JGH-110
110
600
25.9
JGH-170
170
800
29.4
JGH-240
240
1000
46.1
JGH-320
320
1200
50.4
JGH-170Ⅱ
2×170
1300
53.9
JGH-240Ⅱ
2×240
1800
62.2
JGH-320Ⅱ
2×320
2200
68.8
注:滑触线标准长度:6m,可根据用户需求设置载流量,最大可达3000A以上。

型 号
标称截面mm2
额定电流值(A)
重量(Kg/6m)
JGH-100
100
495
29.34
JGH-150
150
620
32.01
JGH-200
200
728
34.68
JGH-300
300
1050
40.02
JGH-400
400
1210
45.36
JGH-500
500
1500
50.70
JGH-600
600
1800
56.04
JGH-700
700
2100
61.38
JGH-800
800
2400
66.72
JGH-1000
1000
3000
79.8
注:滑触线标准长度:6m,可根据用户需求设置载流量,最大可达3000A以上。

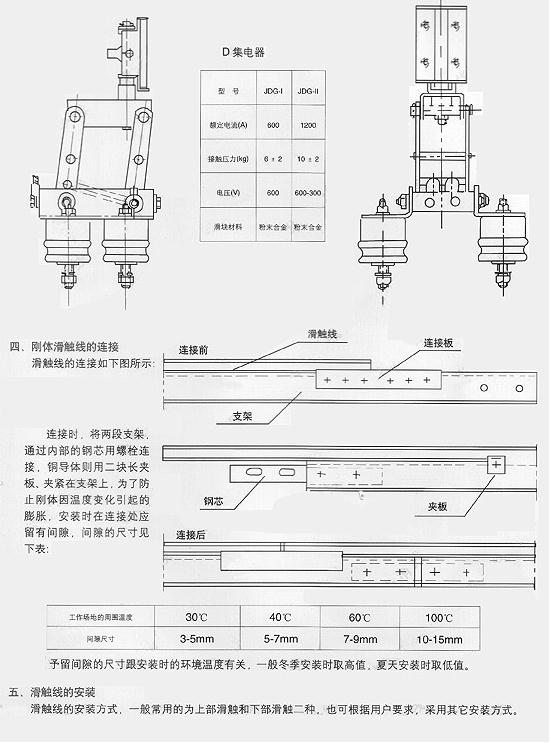

三、安全刚体滑触线集电器规格型号



型号 额定电流(A) 接触压力(kg) 电压(V) 滑块材料
JGH-Ⅰ(Ⅱ) 500—1200 10±2 500—3000 粉末合金
