单极组合式滑触线

HXPnR- H系列单极组合式滑触线由H型铝合金导轨加压V型不锈钢滑接带。PVC绝缘护套外壳。外置式集电器以及悬吊、固定等组件组合而成。滑线整体安装后,没有导线的外露部分。该产品以设计合理,维护方便,安全可靠等特点,广泛应用于冶金、电力、货场、化工、造纸、起重,使用频率高和环境较差的场合。




一、单极组合式滑触线型号规格与截流量

型号规格
滑触线截面尺寸(mm)
载流量 (A)
适配外置式集电器
A
B
C
HXPnR-H-150/200
26.5
20.0
7.0
200
HJD-200
HXPnR-H-250/400
42.0
32.5
10.0
400
HJD-400  HJD-200
HXPnR-H-400/600
42.0
32.5
10.0
600
HJD-600  HJD-400
HXPnR-H-500/800
42.0
32.5
10.0
800
HJD-800  HJD-600
HXPnR-H-700/1000
42.0
32.5
10.0
1000
HJD-1000 HJD-600
HXPnR-H-900/1250
42.0
32.5
10.0
1250
HJD-1250 HJD-800
HXPnR-H-1500/2000
65
50
12
2000
HJD-1000 HJD-1250
HXPnR-H-2000/2500
85
60
15
2500
HJD-1250 HJD-1000
HXPnR-HB-1600/2000
91.7
55
15.6
2000
HJD-1000C HJD-1250C
HXPnR-HB-2500/3000
91.7
55
15.6
3000
HJD-1500C HJD-1250C
注:1、滑触线标准长度:6m
2
HXPnR-HHXPnR-HB以及HXPnR-HA性能相同,几何形状和集电方式不同。
3
HXPnR-H型有铝合金和铜体两种材料的滑线。

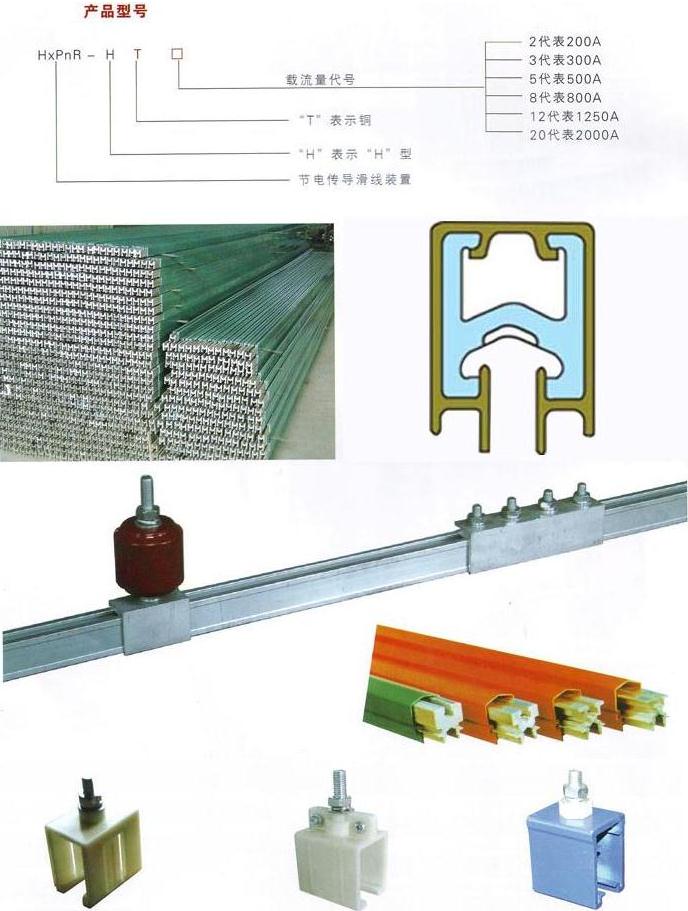

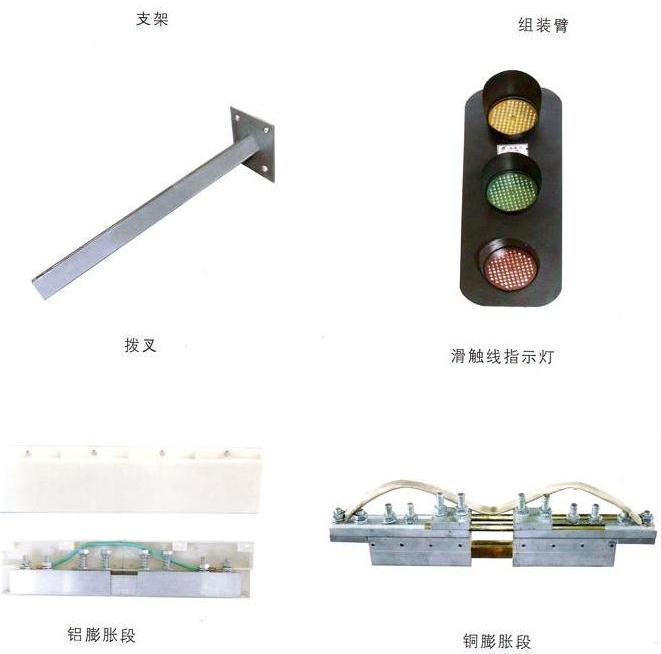

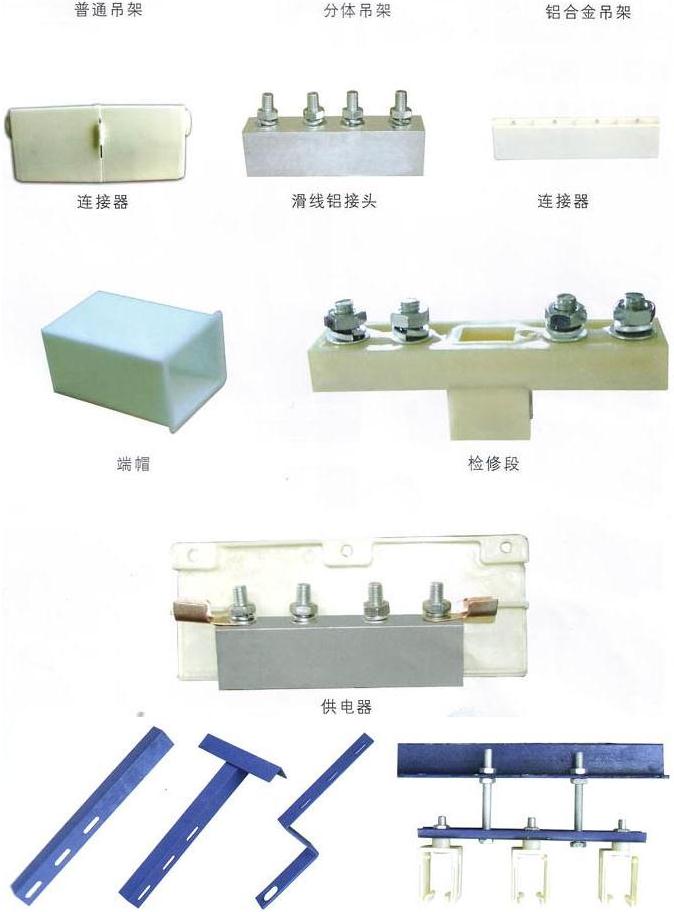

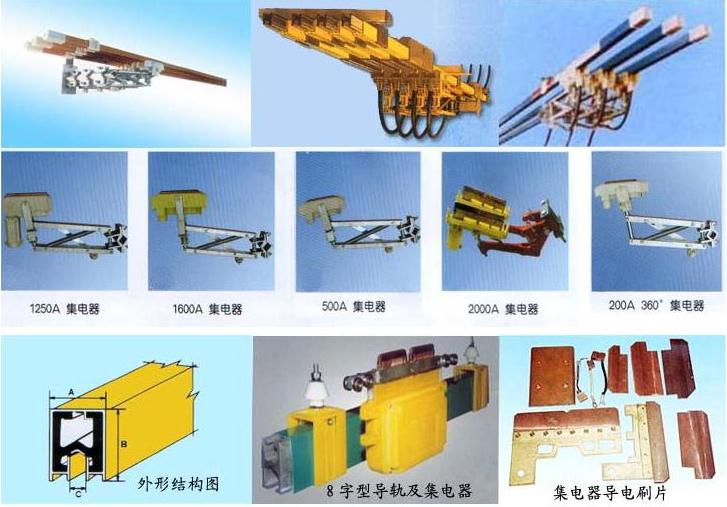

二、单极组合式滑触线、滑线配件

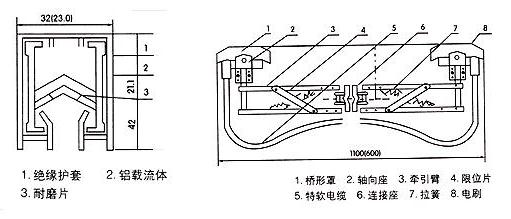

三、单极组合式滑触线产品结构、外型尺寸

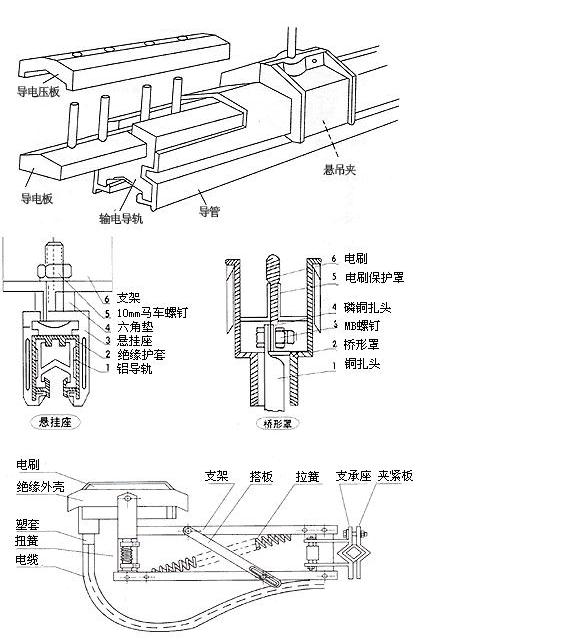

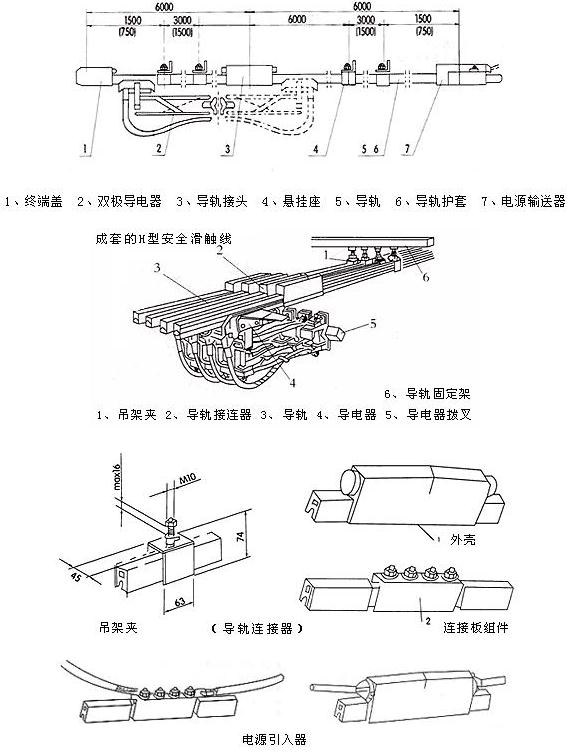

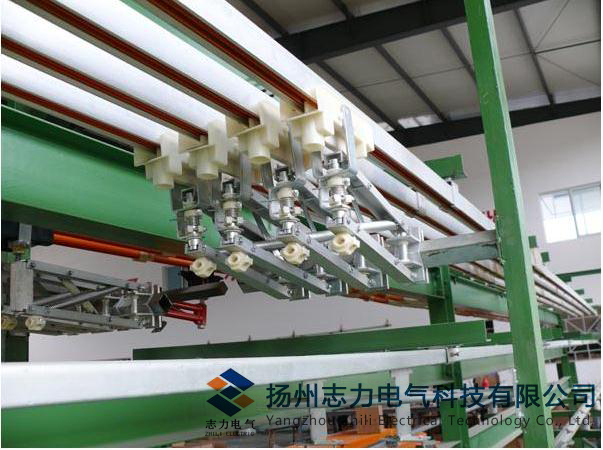

 四、单极组合式滑触线装配示意图及主要零部件




单极组合式滑触线导电器:为接簧支撑式,仅在滑触线下部即可推入,但须在牵引器同步进行,并保证拉簧力量适当,以免加大电刷磨损。牵引器与导电器同步进行,可用螺栓或电焊方式固定在行车等移动电器上,并适当保证导电器运行不受扭力。
